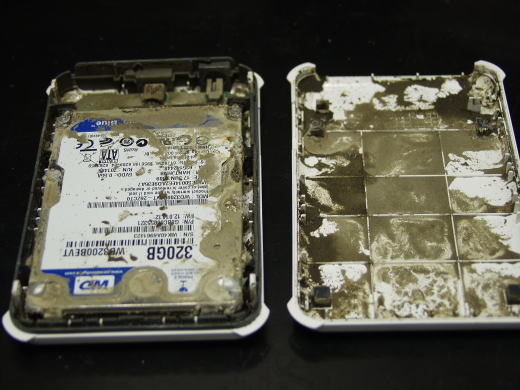

水没HDD ケース内部 泥汚れ状況 分解時には水分有 |
![水没HDD ケース内部 泥汚れ状況 分解時には水分有 水没HDD ケース内部 泥汚れ状況 分解時には水分有](dtu1.jpg) |
外付けケースからHDDを取り出して状況確認

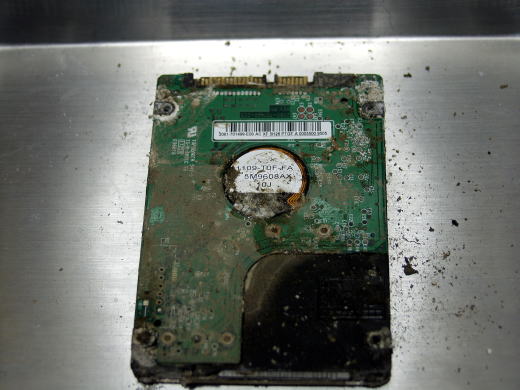

基板の酸化・泥汚れ・塩結晶化が酷い |
![基板の酸化・泥汚れ・塩結晶化が酷い 基板の酸化・泥汚れ・塩結晶化が酷い](dtu2.jpg) |

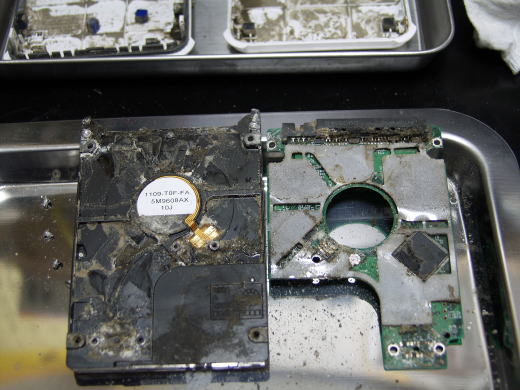

基板とHDDを分離した状況 泥・砂・塩結晶・酸化が酷い |
![基板とHDDを分離した状況 泥・砂・塩結晶・酸化が酷い 基板とHDDを分離した状況 泥・砂・塩結晶・酸化が酷い](dtu3.jpg) |

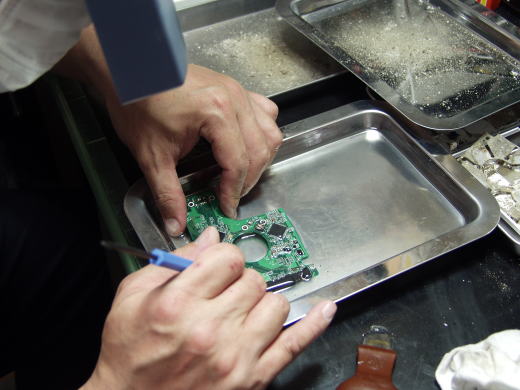

基板洗浄中 チップ足部分の酸化部位を手作業で取り除いていきます |
![基板洗浄中 チップ足部分の酸化部位を手作業で取り除いていきます 基板洗浄中 チップ足部分の酸化部位を手作業で取り除いていきます](dtu4.jpg) |
洗浄液を濾過した際に残った砂等の異物 |
![](dtu5.jpg) |

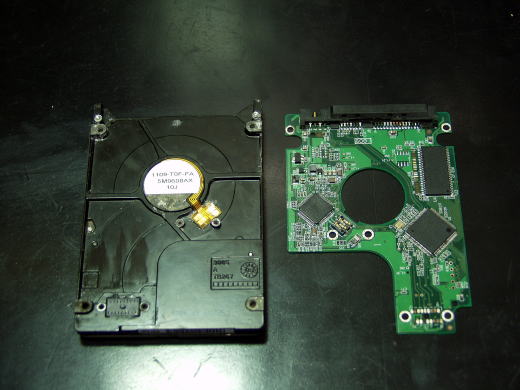

HDD構成部品写真 異物除去済み この状況から再組み立て後データ救出する |
![HDD構成部品写真 異物除去済み この状況から再組み立て後データ救出する HDD構成部品写真 異物除去済み この状況から再組み立て後データ救出する](dtu6.jpg) |

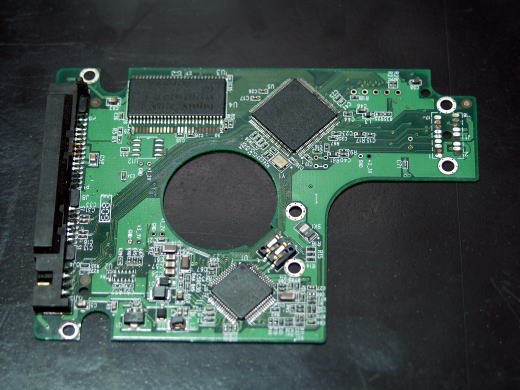

基板洗浄後 チップ足部分の黒い部位が酸化していた個所 |
![基板洗浄後 チップ足部分の黒い部位が酸化していた個所 基板洗浄後 チップ足部分の黒い部位が酸化していた個所](dtu7.jpg) |
|
|
![](line_02.gif) |
![](spacer.gif) |
![](spacer.gif) |
津波被害HDD分解状況 |
![](spacer.gif) |
東日本大震災の津波被害にあったUSB接続外付けハードディスクのデータ救出作業の記録写真 施工段階で水没後26日経過 |
![](spacer.gif) |
![](line_03.gif) |
![](spacer.gif) |
技術情報・写真資料サイト TOPページ
|
![](spacer.gif) |
![](line_03.gif) |
![](spacer.gif) |
>> 下田商会メインサイト |
|
津波被害で水没したハードディスクの分解写真です。
泥水汚れが酷かったが救出成功
ハードディスク本体は分解していません。
格納ケースの分解とハードディスクの基板洗浄作業が主な作業内容です。
|
|
