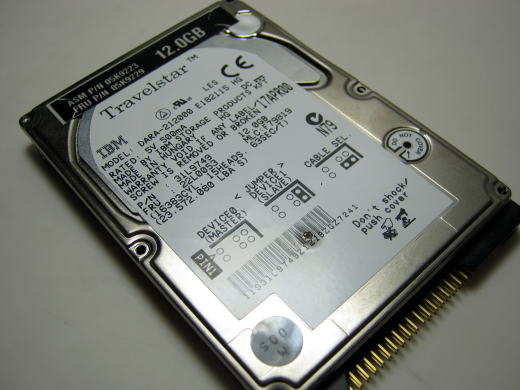

| ＩＤＥ接続 2.5インチＨＤＤ分解前状況 ※トップカバーのネジは外してあります。 |
 |

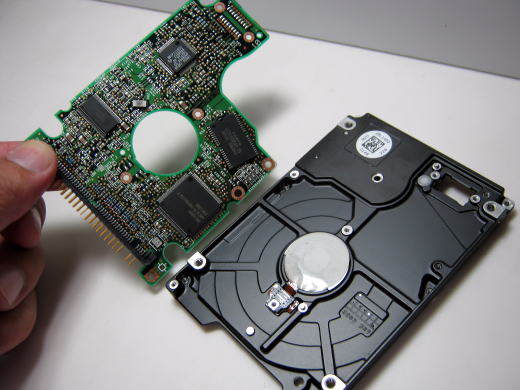

| ＨＤＤ裏面写真 制御基板をはずした状況 |
 |

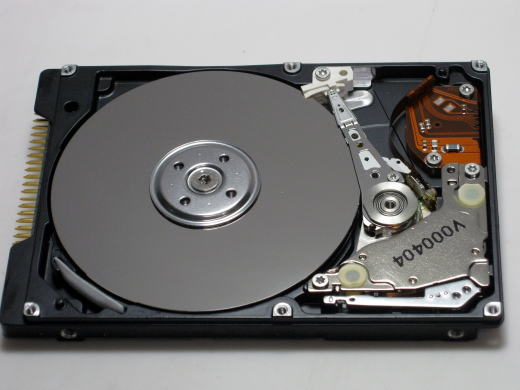

| ハードディスク トップカバー開封状況 |
 |

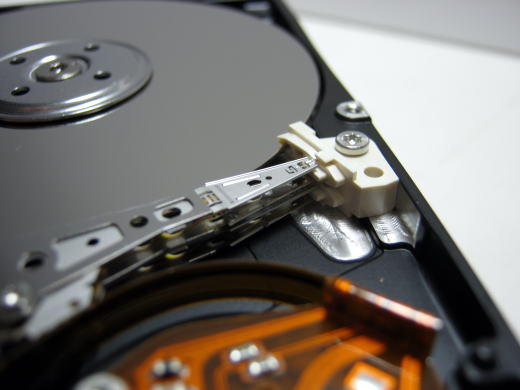

スライダーヘッド拡大写真
※ＨＤＤ停止状態では読み取りヘッドは白い樹脂部品に格納されています。 |
 |
スライダーヘッド拡大写真2

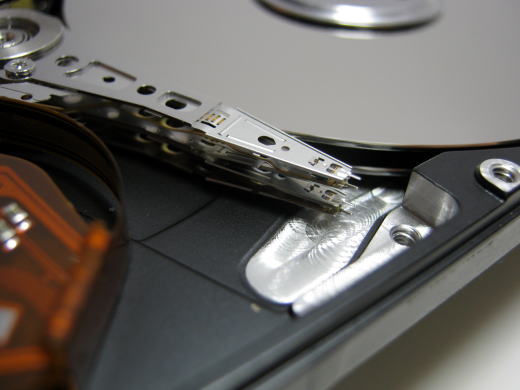

※読み取りヘッド格納治具部品 取り外し状況 ※純正治具を外す際にはヘッドクリアランス保持専用工具でヘッド部品同士が接地しないように保護します。 |
 |

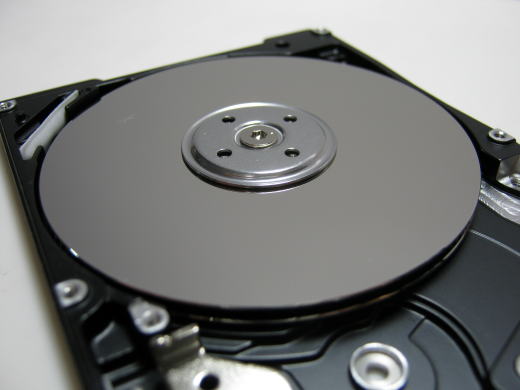

アクチュエーターアーム撤去後の写真2
※この状態にしてからプラッター移植が可能となります。 |
 |

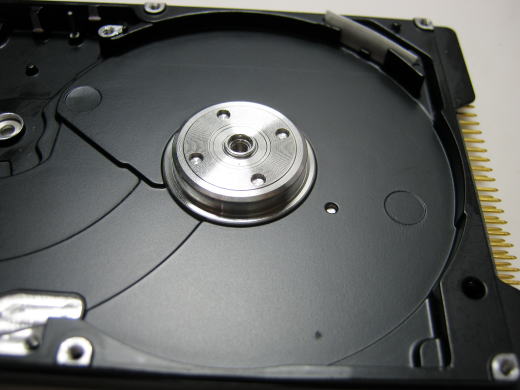

| プラッター撤去済 写真中央シルバー円形部品がスピンドルモーターです。 |
 |

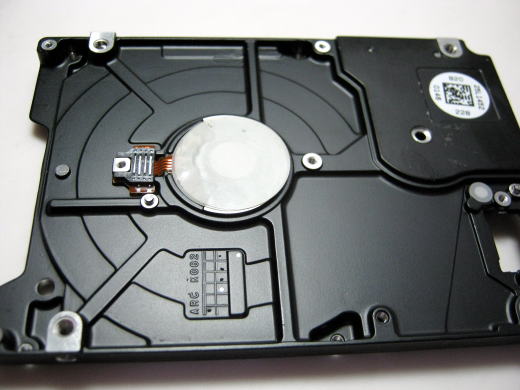

| ＨＤＤ裏面から見たスピンドルモーター |
 |

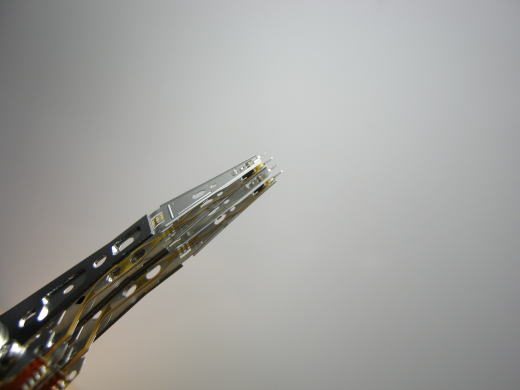

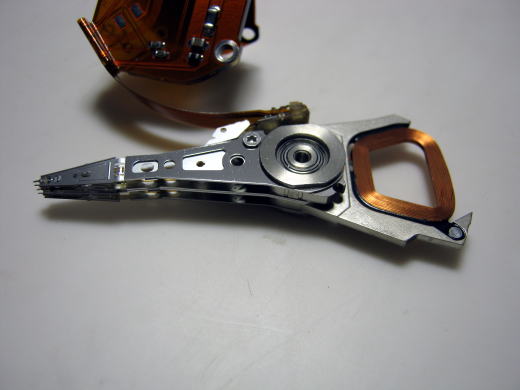

| アクチュエーターアーム写真2 |
 |
| アクチュエーターアーム先端にスライダーヘッドがあります。 |
 |

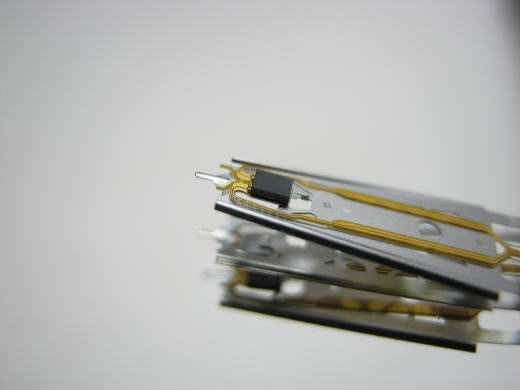

スライダーヘッド ※読み取りヘッド拡大写真2
※先端部の黒い四角形部品がデータを読み出す部品です。 |
 |
|
|
|
 |
 |
|
| 2.5インチＨＤＤ分解状況 |
|
| IDE接続2.5インチハードディスクの分解写真を展示しています。 |
|
 |
|
技術情報・写真資料サイト ＴＯＰページ
|
|
|
|
| >> 下田商会メインサイト |
|
社員教育の一環で定期的にハードディスクの分解・教育作業を実施しています。
ハードディスクの構成部品は
・制御基板
・アクチュエーターアーム
・スライダーヘッド
・スピンドルモーター
などから構成されています。
|
|
